BİLGİSAYARLA ANALOG DİJİTAL HABERLEŞME VE OTOMASYON

ANALOG > DIGITAL , ANALOG > RS232, RS232 > DIGITAL CONVERTER

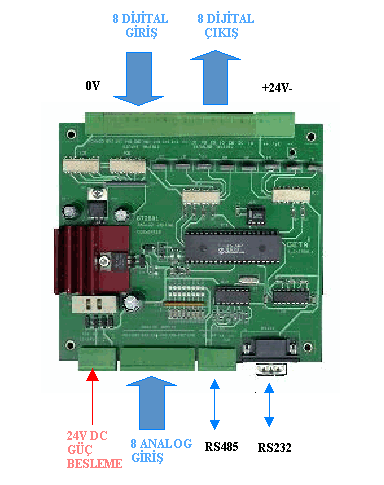

GT 2801 Ünitesi , 8 Analog, 8 "digital" girişi ve 8 "Digital" çıkışı olan Bilgisayarın RS232 Portuyla haberleşerek ; Alınan Analog bilgileri bilgisayara aktaran ve bilgisayar programından aldığı bilgilerle de 8 "digital" çıkışa kumanda eder. Bu durum kullanıcıya bir çok uygulama alanları açar.Sanayide ve bina otomasyonunda bir çok işleri tek bir kartla ve ekonomik olarak yapar.

PIC 16F877A mikro kontrolörüne sahip olması sıhhatli çalışmasını sağlar.



            KULLANIM ALANLARI:

• Analog işaretlerin bilgisayara RS232 Port'u vasıtasıyla bilgisayara aktarılması
• Kartın RS485 çıkışı da kullanılarak işaretlerin ikili kablo ile çok uzak mesafelere taşınabilmesi,
• Analog işaretlerin bilgisayara aktarılarak GETA PLANIZOT10 yazılımında takip edilmesi,bir veri tabanında depolanması ve istenildiğinde kullanılması,
• Bilgisayardaki program vasıtasıyla RS232 portundan gönderilen bilgilerle kartın dijital çıkışlarına kumanda edilerek 8 ayrı işin yaptırılması,
• Fabrikalarda analog ve dijital seviyelerin ölçülerek bilgisayarlara aktarılması ve işletmenin sürekli takibi,
• Binalarda çalışan aletlerle ilgili bilgilerin bilgisayara aktarılarak depolanması, internet vasıtasıla dış ortama iletilmesi,
• Mevcut alarm sistemlerindeki zon giriş bilgilerinin bilgisayar ortamına aktarılması suretiyle bu bilgilerin "on line data" iletişimi şeklinde server'lara iletilmesi,
• Daha bir çok....

TEKNİK ÖZELLİKLERİ:

• PIC16F877A Mikrokontrolüne sahiptir.
• Program bilgileri E2'ye kaydedilir.Enerji kesintilerinden etkilenmez.
• Çıkış portundaki değerler de E2'ye kaydedilir.Enerji kesintilerinde veya işlemcinin resetlenmesi durumunda çıkış bilgileri aynı durumda kalır.
• 8 Analog kanal girişi, 8 "digital" girişi ve 8 "digital" çıkışı vardır.
• Dijital girişler ve dijital çıkışlar "opto kuplör"lerle yalıtılmışlardır.
• Kanal numaraları ve kartın kendine 4 rakamlı abone numarası verilebilir.Böylece bilgisayarda 2x9999 ayrı adres oluşturulabilir.
• Analog girişler maksimum 5V dur.Max 10V da ayarlanabilir.Çözünürlük 8 bit veya 10 bit olabilir.
• 10 Bit ölçmede ölçülen değerler 5V için 0,003 hata ile 4,9978 şeklinde elde edilir.10V için ise 09,9978 şeklinde elde edilir.
• Dijital girişler,kuru kontak olabileceği gibi; +5V veya +24V seviyesinde de olabilir.
• Dijital çıkış akımı 24V DC de max 8A dir.
• Mikrokontrolör yazılımında "Watchdog" vardır.Böylece program aksamadan kesintisiz çalışır.
• 24V -12V DC arası ve 16V AC güç besleme girişleri vardır.
• Kart Epoksi malzemeden çift taraflı ve delik içi kaplamalı ve SMD teknolojisine göre üretilmiştir.

ÖRNEK UYGULAMA :
